一、概述
在線低濃度紅外二氧化碳?xì)夥治鰞x采用高精度低量程紅外二氧化碳傳感器，以微控制器為核心，運用先進的數字處理技術，使得分析儀具有智能化，精度高，穩定性好校準周期長，使用壽命長等優點。
在線低濃度紅外二氧化碳?xì)夥治鰞x采用19寸3U標準鋁合金機箱，外觀大氣美觀，廣泛應用于各種工業系統中，實現對微量CO2氣體濃度的實時監測。
二、產品特性
采用全進紅外CO2傳感器，測量精度高，工作穩定
5寸TFT LCD觸摸屏，操作簡單快捷
傳感器模塊化設計，維護便捷
標配4-20mA輸出、上下限報警、RS485接口，使用靈活方便
全工業級電路，高穩定性、高可靠性設計
三、技術參數
|
序號 |
指標項 |
技術參數 |
|
1 |
測量組分 |
CO2 |
|
2 |
測量原理 |
紅外 |
|
3 |
量程 |
0-10-20ppm (量程可定制) |
|
4 |
精度 |
±2%FS |
|
5 |
分辨率 |
0.01ppm |
|
6 |
重復性 |
≤1% |
|
7 |
通氣流量 |
0.5-1.2L/min |
|
8 |
進氣壓力 |
≤100kPa |
|
9 |
響應時間 |
T90≤15s |
|
10 |
工作環境 |
5～45℃ |
|
11 |
模擬量輸出 |
4-20mA |
|
12 |
開關量輸出 |
上下限報警，繼電器干觸點 |
|
13 |
通訊接口 |
RS485，MODBUS RTU |
|
14 |
顯示 |
5寸TFT LCD觸摸屏 |
|
15 |
電源 |
AC220V/50Hz |
|
16 |
功率 |
50W |
|
17 |

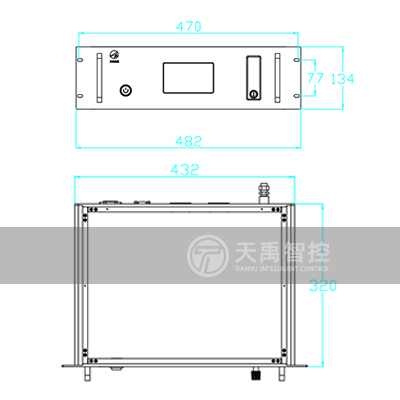

外形尺寸 |
482*320*133.5mm |
|
18 |
重量 |
5kg |
四、應用場合
空分行業
|
序號 |
指標項 |
技術參數 |
|
1 |
測量組分 |
CO2 |
|
2 |
測量原理 |
紅外 |
|
3 |
量程 |
0-10-20ppm (量程可定制) |
|
4 |
精度 |
±2%FS |
|
5 |
分辨率 |
0.01ppm |
|
6 |
重復性 |
≤1% |
|
7 |
通氣流量 |
0.5-1.2L/min |
|
8 |
進氣壓力 |
≤100kPa |
|
9 |
響應時間 |
T90≤15s |
|
10 |
工作環境 |
5～45℃ |
|
11 |
模擬量輸出 |
4-20mA |
|
12 |
開關量輸出 |
上下限報警，繼電器干觸點 |
|
13 |
通訊接口 |
RS485，MODBUS RTU |
|
14 |
顯示 |
5寸TFT LCD觸摸屏 |
|
15 |
電源 |
AC220V/50Hz |
|
16 |
功率 |
50W |
|
17 |
外形尺寸 |
482*320*133.5mm |
|
18 |
重量 |
5kg |
優勢、特點
采用全進紅外CO2傳感器，測量精度高，工作穩定
5寸TFT LCD觸摸屏，操作簡單快捷
傳感器模塊化設計，維護便捷
標配4-20mA輸出、上下限報警、RS485接口，使用靈活方便
全工業級電路，高穩定性、高可靠性設計
系統完成驗收后開始，提供免費的約定質保維護周期，免費維護期滿后進入有償服務期，具體費用由雙方另行友好協商確定。
（1）系統需求定義范圍內的功能上錯誤和漏洞
（2）由于系統配置的問題所導致的某些功能障礙
（3）下列問題不在免費維護范圍內
a.由于用戶自行修改產品所造成的錯誤
b.由于連入到本系統中的其他現有應用系統所出現的錯誤，或因其他應用系統的修改/變動對本系統所產生的影響及錯誤。
a. 技術問題郵件：mail@tyzkkj.com。
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
在線紅外氣體分析儀 TY-6300
在線紅外氣體分析儀TY-6300采用自主知識產權的NDIR非分光紅外技術，主要用于測量CO、CO2、CH4、C3H8、SO2、NO等氣體的體積濃度及熱值。適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量焦?fàn)t煤氣、高爐煤氣、轉爐煤氣、混合煤氣、發生爐煤氣、生物燃?xì)獾瓤扇細怏w不同成分的體積濃度和熱值。
便攜紅外氣體分析儀 TY-6300P
采用自主知識產權的NDIR非分光紅外技術，主要用于測量氣體中的CO、CO2、CH4、C3H8、SO2、NO等氣體的體積濃度及熱值。全進口傳感器、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。
在線紅外二氧化碳分析儀 TY-6300
在線紅外二氧化碳分析儀TY-6300（CO2）采用國際最先進的NDIR非分光紅外技術，主要用于測量CO2等氣體的體積濃度及熱值。
武漢天禹智控研發的在線紅外二氧化碳分析儀TY-6300（CO2），標準化3U機箱、測量精度高、結構簡單、維護方便，軟件功能強大，可拓展性強、現場實用性好，目前暢銷國內外。
適用于鋼鐵、化工、煤氣化、生物氣化、節能監測、能效測評等領域，測量二氧化碳（CO2）氣體成分的體積濃度和熱值。
